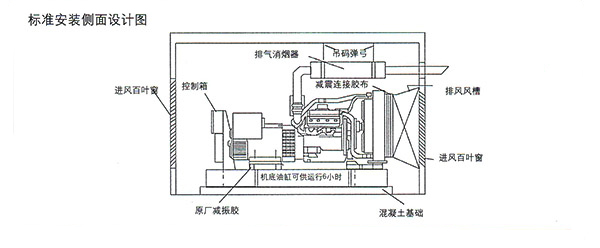

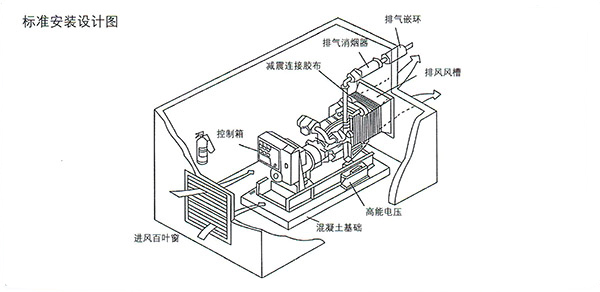

柴油發電機組的組成是一個復雜的系統，其中就包含有底座、柴油發動機、控制器等，每一個部分都是非常精密的，因此它的安裝也變得十分謹慎。發電機組的安裝需要有一個獨立的機房，在安裝前，專業的發電機組供應商都會給大家專業的機房安裝設計，下圖為提供的發電機組標準安裝示意圖：

一、柴油發電機安裝設計需求：

1、機房大小格局根據機組功率大小而定。

2、發電機組的正常運行需要空氣流通順暢，因此機房必須具有排風口和進風口。

3、發電機組運行時產生的廢氣溫度很高，排煙通暢是機組正常運行的重要保障。

4、發電機組的基礎可根據實際機房地面情況確定修建是否。

5、排風口和進風口的面積大小根據機組功率大小而定。

二、發電機安裝布置圖

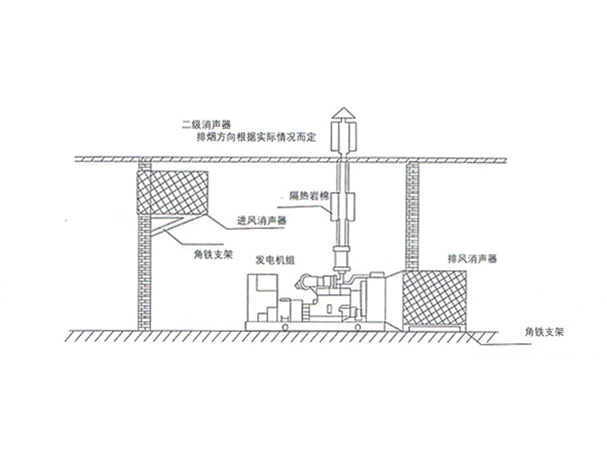

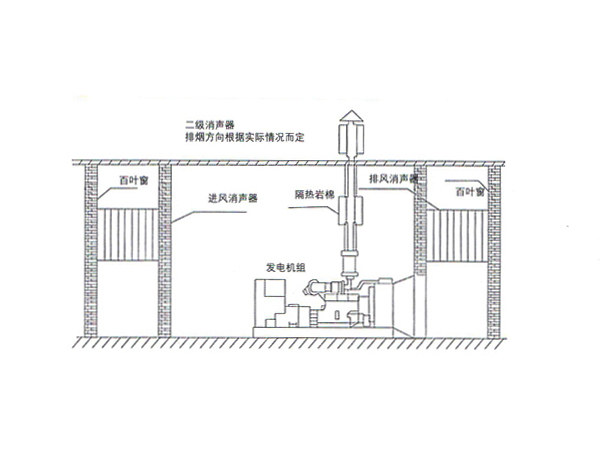

在柴油發電機組運行時會產生105-115分貝的噪音，若要排除噪音干擾，在發電機組機房的安裝布置中，就需要設計施工機房噪音工程。頂博電力發電機廠家提供的專業設計示意圖，分為A、B兩種方案：

該機房的進風系統和排風系統均設有隔音墻，此類機房的消音效果極佳，而且消音工程費最低，進行新機房設計制造，盡可能選擇A型機房。

以上是關于“柴油發電機組機房標準安裝設計圖”知識介紹，希望對大家有幫助！廣西頂博電力設備制造有限公司始建于2006年，坐落于廣西首府南寧，專業生產的30KW-3000KW柴油發電機組是以世界品牌發動機奔馳（MTU）、康明斯（CUMMINS）、沃爾沃（ VOLVO）以及國產品牌發動機“上柴”、“濰柴”、“玉柴”等為動力，配套斯坦福、馬拉松及國內知名品牌發電機，產品通過ISO9001國際質量體系認證，質量可靠有保證，并承諾假一賠十，歡迎致電咨詢！
